DWP22L is een Dante -interfacepaneel van uitstekende kwaliteit voor het converteren van twee Dante -kanalen naar analoge audio -uitgangen en twee analoge audio -ingangen naar Dante Network. DWP22L-US ontworpen om te passen bij ons stijl Double-Gang Back Box. DWP22L-EU ontworpen om te passen bij de Europese montagekast.
De DAP22L DANTE -interface MIC/LINE 2 Ingangen Multi 2 -uitgangen gebruiken eenvoudig CAT5 -kabel om de RJ45 -poort aan te sluiten op een Ethernet -schakelaar en met behulp van "Dante Controller" om de lage latentie van signaal naar/naar andere apparaten te routeren die al op hetzelfde Dante -netwerk zijn verbonden.

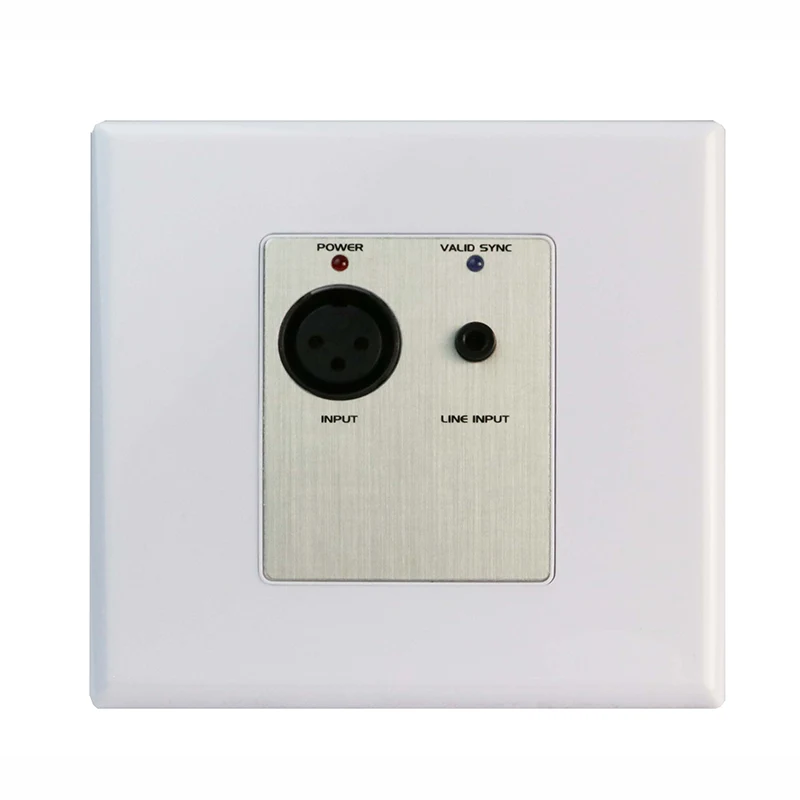

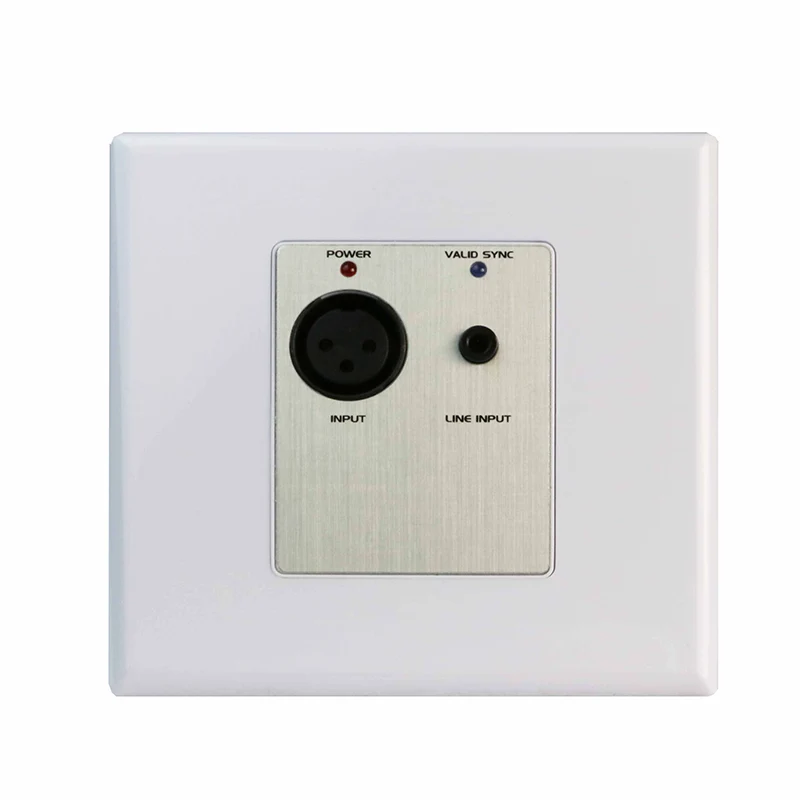

Eén microfoon/lijn XLR-ingang en één mini-jack-ingang op het voorpaneel
Mini-Jack-ingang wordt opgeteld naar het mono-signaal
Converteert MIC- of lijnaudiosignalen naar Dante Network
Mic/lijn is selecteerbaar voor XLR -ingang
Schakelbaar 48V Phantom -vermogen voor MIC XLR -ingang
Verstelbare microfoon/lijnstoename van -20 dB tot +20dB voor elk ingangskanaal
Twee audiosignaaluitgangen van het Dante -netwerk op het achterpaneel
Elk audio -ingangssignaal/clip -LED op zijpaneel
Hoge resolutie 24 -bit converteert analoog naar digitaal en digitaal naar analoog
LED's geven de status aan voor stroom- en netwerksynchronisatie op zijpaneel
Stroom over Ethernet (POE) of 24VDC -voeding
Biedt een hoge kwaliteit van de voorversterker voor microfoons
Uitstekende audiokwaliteit met lage ruis
|
MIC/LINE -ingangen naar Dante Network |
|
|
Invoer: |
XLR (vrouwelijk), Stereo Mini-Jack (L, R) |
|
Bereik |
-20 ~ +20 |
|
Invoerimpedantie |
> 2.5k_ (XLR MIC),> 5K_ (XLR LINE),> 50K_ (mini-jack) |
|
Phantom Power |
48 V schakelbaar |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruis onder +4 dbu |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz tot 120 Hz) |
|
Dante Network to Line -uitgangen |
|
|
Uitgangen |
5P, evenwichtig/onevenwichtig, afneembaar terminalblok (uitgang 1/2) |
|
Outputniveau |
-10 DBU nominaal (lijn) |
|
Outputniveau |
+10 DBU maximum |
|
Uitgangspanning |
+20dbu (@ 0db uitvoerstoename) |
|
Uitgangsimpedantie |
150_balanced; 75_Unbalanced |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
T <0,1% |
|
Lawaai |
<-80db |
|
Overspraak |
<85 dB (20 Hz tot 20 kHz |
|
Dante kanaal |
|
|
Zenders/ontvangers |
2/2 |
|
Transmissiepercentage |
100 Mbps |
|
Oplossing |
16/24/32 bit |
|
Bemonsteringssnelheid |
44.1 kHz, 48 kHz. |
|
Dante interface |
RJ45 Jack |
|
Stroomverbindingen |
2 -pins euro -terminal |
|
Machtsvereiste |
24 VDC @ 180 Ma plus verbonden Phantom -ladingen, of Poe |
|
Dimensie |
116 mm (W) × 114,5 mm (H) × 53,1 mm (D)-DWP22L-US 87 mm (W) × 875mm (H) × 53,1 mm (D)-DWP22L-EU |
|
Gewicht: 0,36 kg-DWP22L-US |
Gewicht: 0,36 kg-DWP22L-US 0,28 kg-DWP22L-EU |

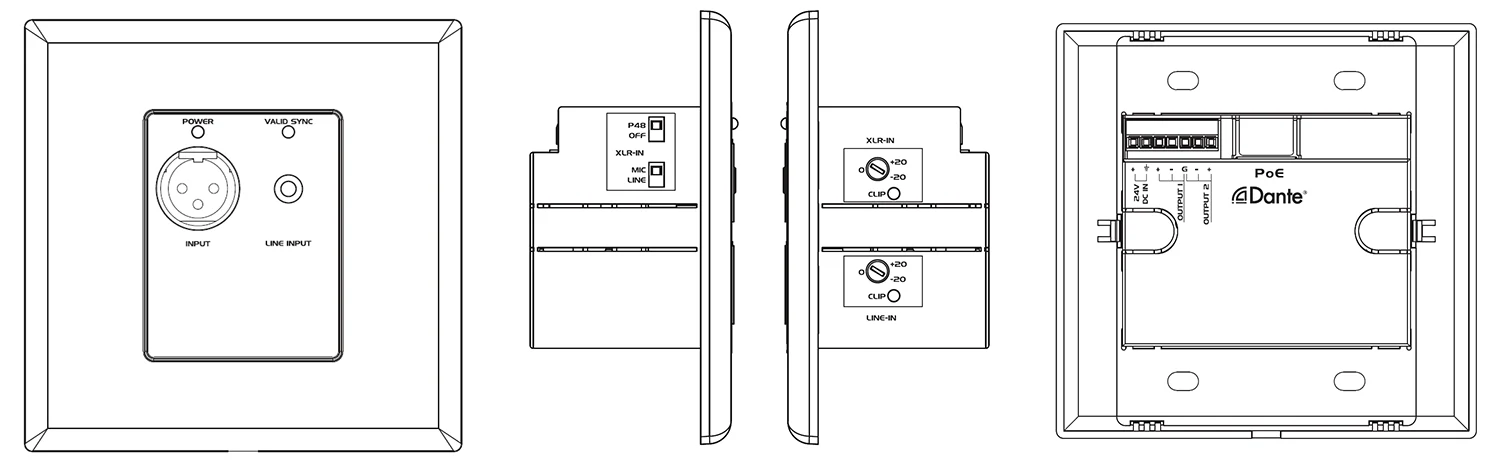

1. XLR -ingang, accepteer MIC- of lijnaudiosignaal.
2. 3,5 mm mini -aansluiting, accepteert het lijnaudiosignaal.
3. Power LED -indicator.
4. Sync -LED geeft de status van Dante Network aan
5. XLR Input Selector
Lijn: accepteert een evenwichtige of onevenwichtige lijnbron.
MIC: accepteert het signaal van dynamische of condensormicrofoon.
P48V: biedt 48V Phantom -vermogen bij het aansluiten van de condensormicrofoon.
6. Ingangstoename besturingselement: Pas het versterkniveau van het ingangssignaal aan op elk ingangskanaal.
7. Signaalclip LED op elk ingangskanaal.

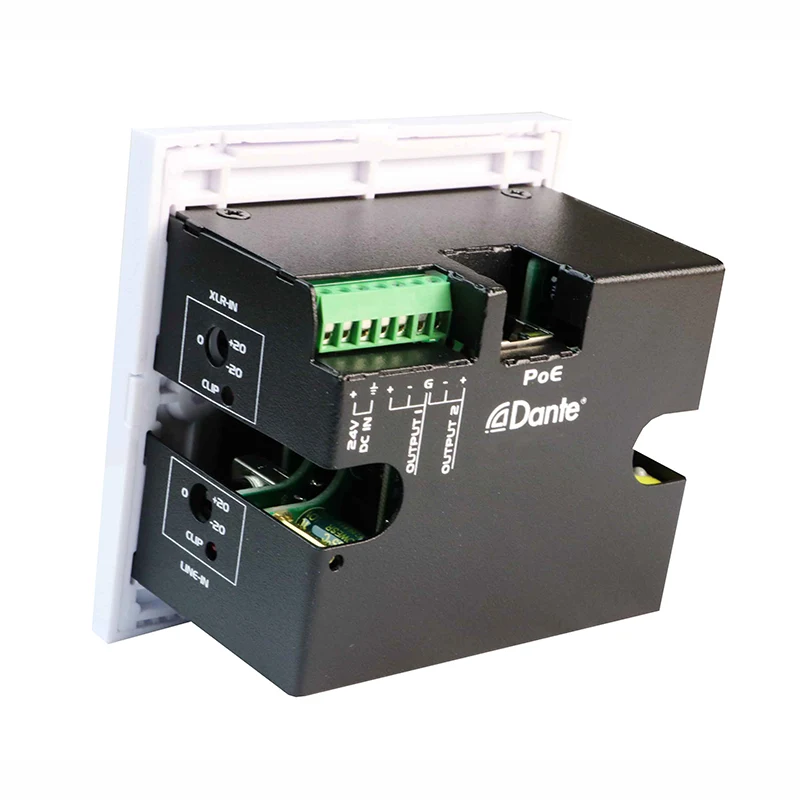

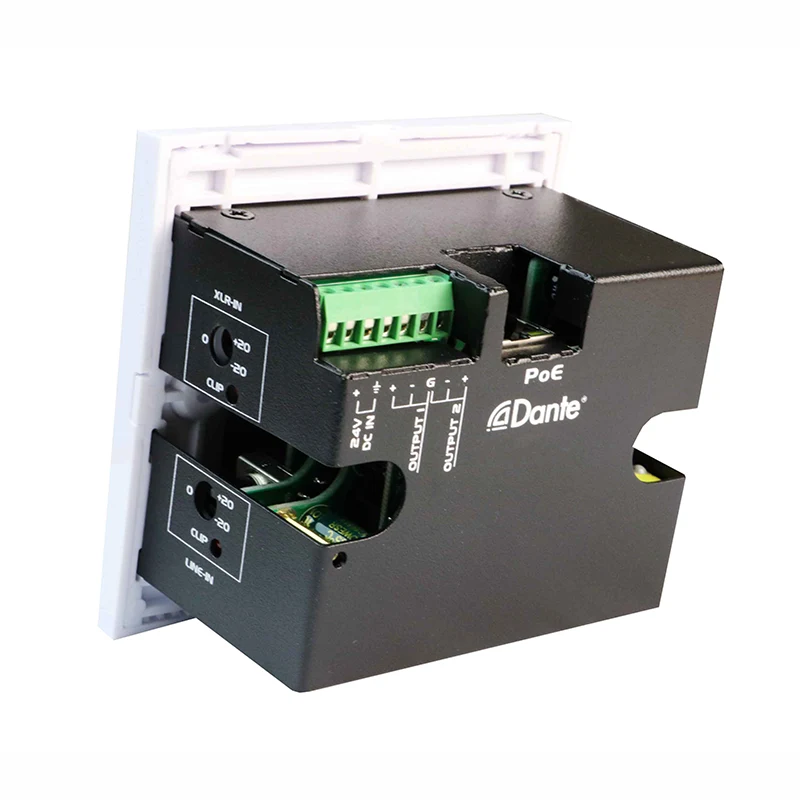

8. Euro -terminale uitgangen: converteert twee Dante -kanalen naar analoge lijnuitgangen.
9. RJ45 -poort: CAT5 -kabel gebruiken om verbinding te maken met Dante Network.
OPMERKING: Bij gebruik van POE -netwerkschakelaar kan DWP22L worden aangedreven en worden bewerkt van POE.
10. Vermogen: Sluit DC 24V aan op 2P -terminalblok of DC -ingangsaansluiting.
OPMERKING: Als DC 24V en POE beide aanwezig zijn voor DWP22L, werkt de eenheid vanuit DC 24V. En wanneer DC 24V verwijderd is, wordt de stroom automatisch overschakeld naar POE Power.
Het 2CH DANTE-interface 2 microfoon/lijningangen x 2 uitgangen Interfacepaneel is perfect voor professionele audiotoepassingen, zoals vergaderzalen, live sound-setups, uitzendstudio's en geïnstalleerde AV-systemen, waar betrouwbare Dante-naar-analoog en analoog-naar-dante conversie vereist is in een compacte, rekvrije vormfactor. Het op de muur gemonteerde ontwerp zorgt voor schone en efficiënte integratie in verschillende omgevingen met behoud van hoogwaardige audioprestaties.
