DB0404 is een Dante -interfacebox van uitstekende kwaliteit voor het converteren van vier Dante -kanalen naar analoge audio -uitgangen en vier analoge audio -ingangen naar Dante Network.
Gebruik eenvoudig CAT5 -kabel om de RJ45 -poort aan te sluiten op een Ethernet -schakelaar en gebruik "Dante Controller" om de lage latentie van signaal te routeren naar/naar andere apparaten die al zijn aangesloten op hetzelfde Dante -netwerk.
Biedt Dante -interface voor vier ingangen / uitgangen
* Vier standaard microfoon of lijn audiokanalen converteert naar Dante Network
*MIC/LINE Selecteerbaar op elke invoer
* Krijg controle op elke invoer
*Biedt 48V Phantom -vermogen voor elke invoer van de condensormicrofoon
*Accepteert evenwichtige of onevenwichtige signaalingangen

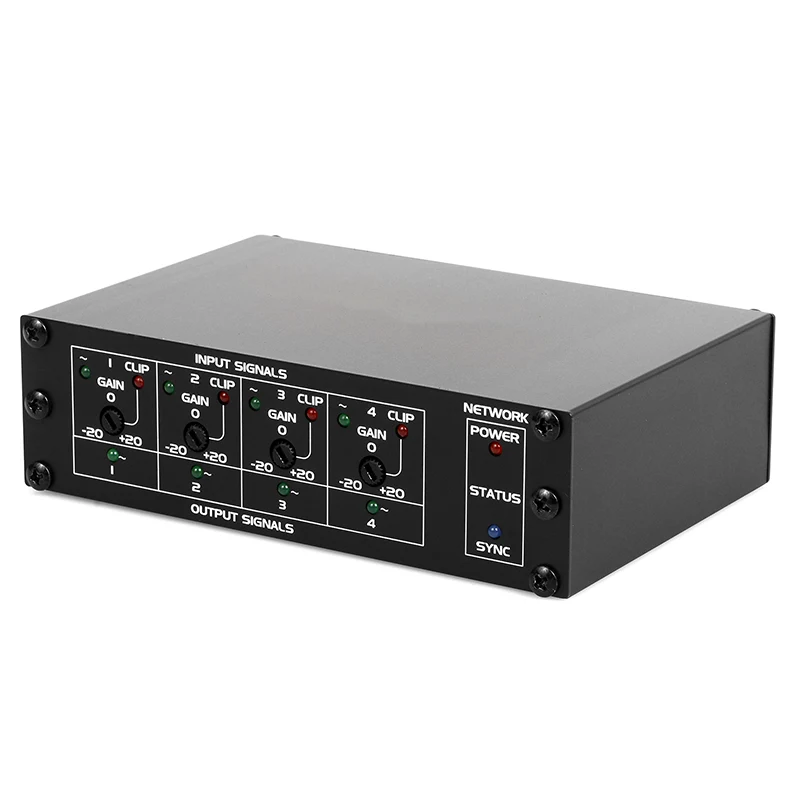

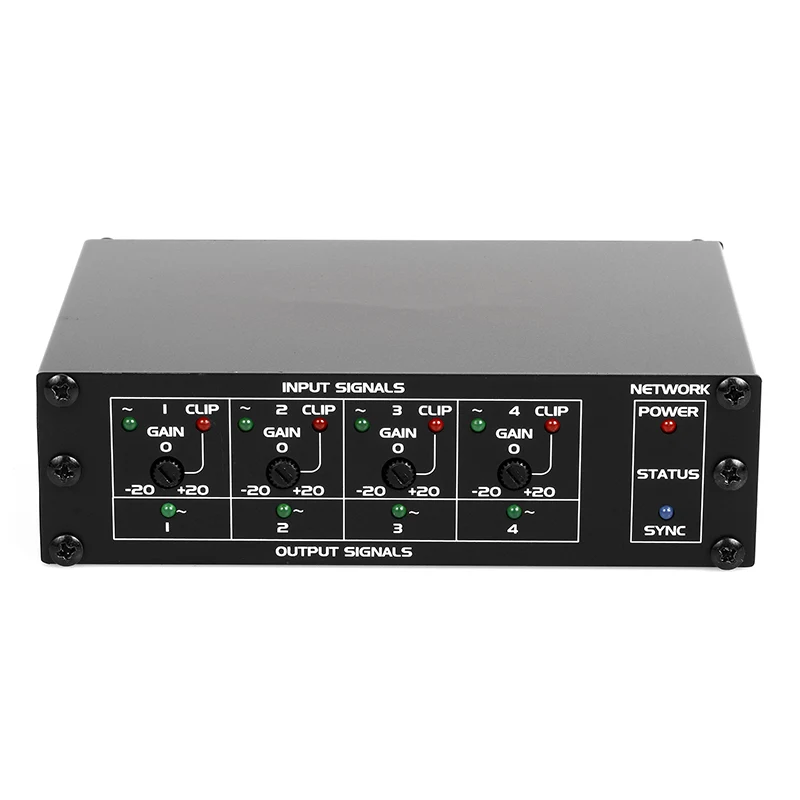

* Elk audio -ingangssignaal/clip -LED op het voorpaneel
* Elk audio -uitgangssignaal LED op het voorpaneel
* Vier gebalanceerd audio -uitvoerlijnniveau van Dante Network
*Hoge resolutie 24 -bit converteert analoog naar digitaal en digitaal naar analoog
* LED's geven de status aan voor stroom- en netwerksynchronisatie
* Aangedreven door externe 24VDC -voeding
* Normaal werking met POE inschakelen Netwerkschakelaar
|
Dante netwerk tot lijnniveau -uitgangen |
|
|
Uitgangen |
5p afneembaar terminalblok, evenwichtig/onevenwichtig |
|
Outputniveau |
-10 dbu nominaal |
|
Outputniveau |
+10 DBU maximum |
|
Uitgangsspanning: |
+20dbu (@ 0db uitvoerstoename) |
|
Uitgangsimpedantie |
150 _ evenwichtig; 75 _ onevenwichtig |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Lawaai |
<-75db |
|
Crosstal |
<85 dB (20 Hz tot 20 kHz) |
|
MIC/LINE -ingangen naar Dante Network |
|
|
MIC -ingangen |
|
|
Invoer |
7 pin euro -terminal, evenwichtig |
|
Verdienen |
Condensatormicrofoon: 40 dB |
|
Dynamische microfoon |
60 dB |
|
Invoerniveau voor +4 DBU |
-36 DBU (condensor) |
|
|
-56 DBU (dynamisch) |
|
|
-36 DBU (maximaal) |
|
Invoerimpedantie |
40 __ |
|
Phantom Power |
48 V |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruis onder +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz tot 120 Hz) |
|
Overspraak |
<70 dB (20 Hz tot 20 kHz) |
|
Lijningangen |
|
|
Invoer |
7 pin euro -terminal, evenwichtig |
|
Invoerniveau voor +4 DBU |
+4 DBU (gebalanceerd); -10 DBV (onevenwichtig) |
|
Invoerimpedantie |
> 40 _ |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruis onder +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz tot 120 Hz) |
|
Overspraak |
<75 dB (1 kHz, elke lijn naar elk micanaalkanaal), |
|
|
<70 dB (20 Hz tot 20 kHz) |
|
Hoofdruimte boven +4 DBU |
> 18 dB |
|
Dante kanaal |
|
|
Zenders/ontvangers |
2/2 |
|
Transmissiepercentage |
100 Mbps |
|
Oplossing |
16/24/32 bit |
|
Bemonsteringssnelheid |
44.1 kHz, 48 kHz. |
|
Dante interface |
RJ45 Jack |
|
Stroomverbindingen |
2 -pin Euro -terminal, Power Jack |
|
Machtsvereiste |
24 VDC @ 180 Ma plus verbonden Phantom -ladingen, of Poe |
|
Afmetingen |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Gewicht |
0,7 kg |

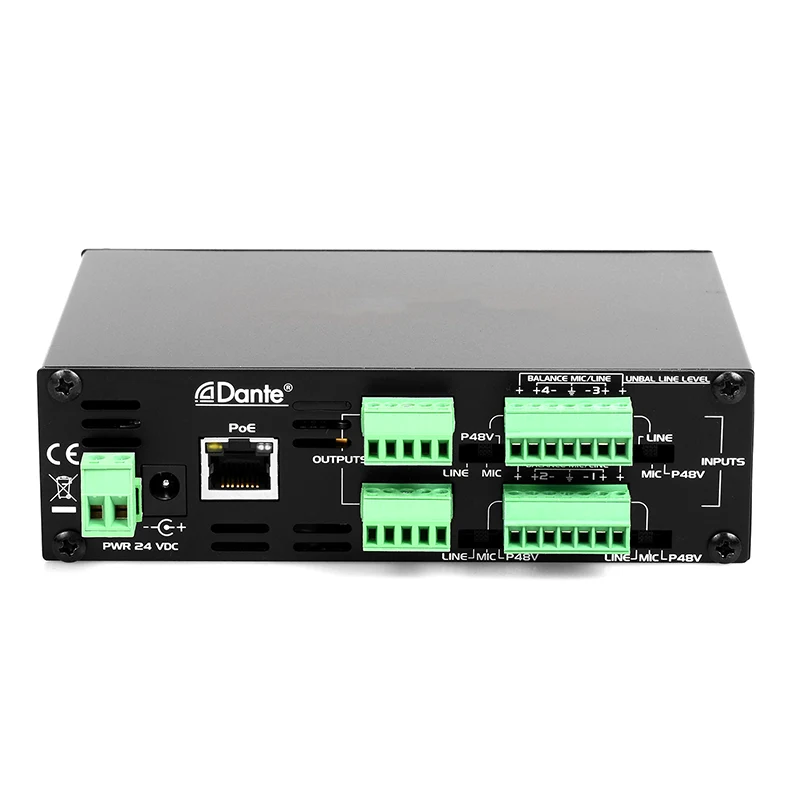

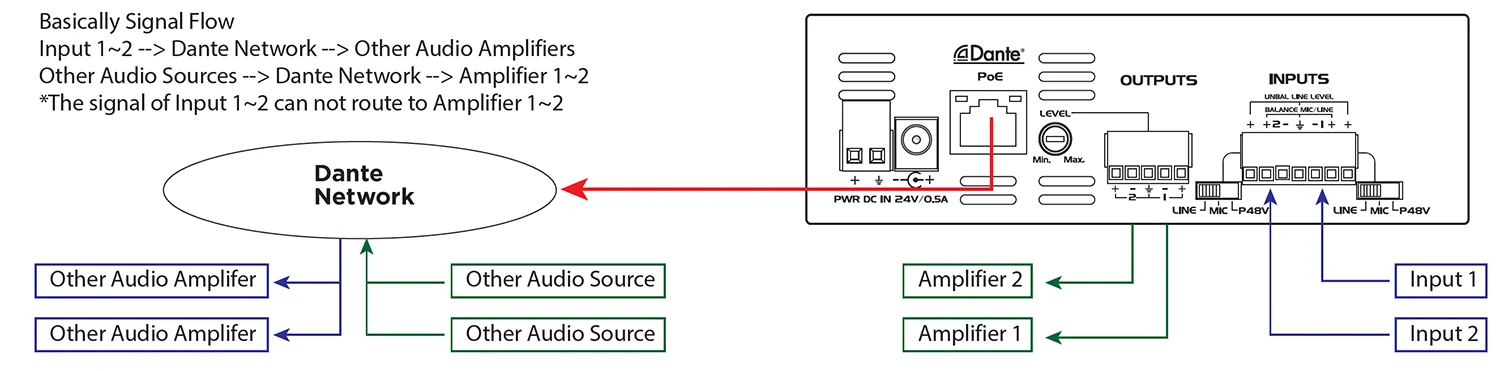

1. Lijnvolume: versterkingsregeling voor uitgangsniveau.
2. Euro Terminal Input: ontvang het audiosignaal naar Dante Network.
3. RJ-45-poort: CAT5-kabel gebruiken om verbinding te maken met Dante Network.
Opmerking: de Ethernet -schakelaar moet POE -voeding hebben.
4. SYNC LED: Geeft de status van Dante Network aan.
De 4CH DANTE -interface 4MIC/lijningangen x 4Outputs is een professionele audio -interface op basis van het Dante -netwerkprotocol, ter ondersteuning van 4 microfoon/lijningangen en 4 uitgangen. Het kernvoordeel is het verzenden van hoogwaardige audiosignalen met lage latentie via IP-netwerken, wat geschikt is voor scenario's die flexibele bedrading, externe transmissie of multi-channel audio-integratie vereisen.
1. Live geluid: gedistribueerde podiumbox: plaats de interface nabij het podium en verzenden meerdere microfoon-/instrumentsignalen (zoals drums, zang) naar de mixer over een lange afstand door het Dante -netwerk om interferentie uit lange analoge kabels te voorkomen.
Meer-zones: 4 uitgangen kunnen verschillende gemengde signalen verzenden om luidsprekers van de monitor of oorboursystemen te podiummonitor om te voldoen aan de gepersonaliseerde monitoringbehoeften van muzikanten.
2. Productie van uitzending/streaming: Remote Production Room: in het studio- of sportstadion worden 4 interviewmicrofoons of commentator -audio in realtime door het Dante -netwerk naar de controlekamer verzonden en kan het output -uiteinde worden aangesloten op een opnameapparaat of een live encoder.
Redundante back-up: Dante's Dual Network Port Design ondersteunt actieve en standby-netwerkschakeling om de betrouwbaarheid op uitzendniveau te waarborgen.
3. De 4CH DANTE -interface 4MIC/Line Ingang X 4Outputs kunnen ook worden gebruikt in Sound Conference System: in grote vergaderruimtes verbindt de ingangsinterface meerdere desktopmicrofoons of Goislandeneck -microfoons, het uitgangseinde drijft de plafondluidspreker en het signaal wordt flexibel door de Dante Controller -software gerouteerd.
4. Educational -locaties zijn geschikt: de docent van de docent Microfoon en studentenvraag- en antwoordsignalen in de klas kunnen via het netwerk naar de centrale controlekamer worden verzonden en het output -uiteinde is verbonden met het opname- en uitzendsysteem of campusuitzendingen.
