DB0202 is een line -ingangen van uitstekende kwaliteit multi 2 uitgangen voor het converteren van twee Dante -kanalen naar analoge audio -uitgangen en twee analoge audio -ingangen naar het Dante -netwerk.
Gebruik eenvoudig CAT5-kabel om de RJ45-poort aan te sluiten op een Ethernet-schakelaar en gebruik "Dante Controller" om de lage latentie van signaal te routeren naar/naar andere apparaten die al zijn aangesloten op hetzelfde Dante-netwerk. Het is geschikt voor het uitbreiden van I/O voor Dante Systems met analoge versnellingsapparatuur, Legacy Apparatuur Integratie (bijv. Analoge Mixers, Akplifiers). Wees samen met onze Dante DSP, Dante Microfoon, Dante -luidspreker.
* Biedt Dante -interface voor twee ingangen / uitgangen
* Twee standaard microfoon of lijn audiokanalen converteert naar Dante Network
* MIC/LINE Selecteerbaar op elke invoer
*Krijg controle op elke invoer
* GAON Controle op uitvoerkanalen
* Biedt 48V Phantom -vermogen voor elke invoer van de condensormicrofoon
* Accepteert evenwichtige of onevenwichtige signaalingangen

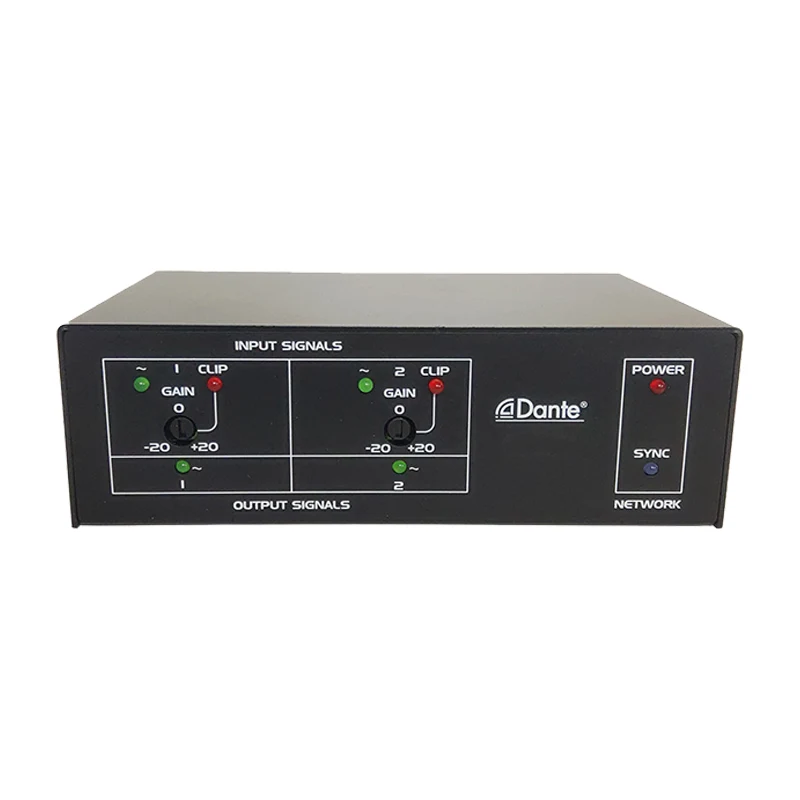

* Elk audio -ingangssignaal/clip -LED op het voorpaneel
* Elk audio -uitgangssignaal LED op het voorpaneel
* Twee gebalanceerde audio -uitvoerlijnniveau van Dante Network
* Hoge resolutie 24 -bit converteert analoog naar digitaal en digitaal naar analoog
* LED's geven de status aan voor stroom- en netwerksynchronisatie
* Aangedreven door externe 24VDC -voeding
* Normaal werking met POE inschakelen Netwerkschakelaar
|
Dante netwerk tot lijnniveau -uitgangen |
|
|
Uitgangen |
5p afneembaar terminalblok, evenwichtig/onevenwichtig |
|
Outputniveau |
-10 dbu nominaal |
|
Outputniveau |
+10 DBU maximum |
|
Uitgangsspanning: |
+20dbu (@ 0db uitvoerstoename) |
|
Uitgangsimpedantie |
150 _ evenwichtig; 75 _ onevenwichtig |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Lawaai |
<-75db |
|
Crosstal |
<85 dB (20 Hz tot 20 kHz) |
|
MIC/LINE -ingangen naar Dante Network |
|
|
MIC -ingangen |
|
|
Invoer |
7 pin euro -terminal, evenwichtig |
|
Verdienen |
Condensatormicrofoon: 40 dB |
|
Dynamic microphone |
60 dB |
|
Invoerniveau voor +4 DBU |
-36 DBU (condensor) |
|
|
-56 DBU (dynamisch) |
|
|
-36 DBU (maximaal) |
|
Invoerimpedantie |
40 __ |
|
Phantom Power |
48 V |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruis onder +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz tot 120 Hz) |
|
Overspraak |
<70 dB (20 Hz tot 20 kHz) |
|
Lijningangen |
|
|
Invoer |
7 pin euro -terminal, evenwichtig |
|
Invoerniveau voor +4 DBU |
+4 DBU (gebalanceerd); -10 DBV (onevenwichtig) |
|
Invoerimpedantie |
> 40 _ |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruis onder +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz tot 120 Hz) |
|
Overspraak |
<75 dB (1 kHz, elke lijn naar elk micanaalkanaal), |
|
|
<70 dB (20 Hz tot 20 kHz) |
|
Hoofdruimte boven +4 DBU |
> 18 dB |
|
Dante kanaal |
|
|
Zenders/ontvangers |
2/2 |
|
Transmissiepercentage |
100 Mbps |
|
Oplossing |
16/24/32 bit |
|
Bemonsteringssnelheid |
44.1 kHz, 48 kHz. |
|
Dante interface |
RJ45 Jack |
|
Stroomverbindingen |
2 -pin Euro -terminal, Power Jack |
|
Machtsvereiste |
24 VDC @ 180 Ma plus verbonden Phantom -ladingen, of Poe |
|
Afmetingen |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Gewicht |
0,7 kg |

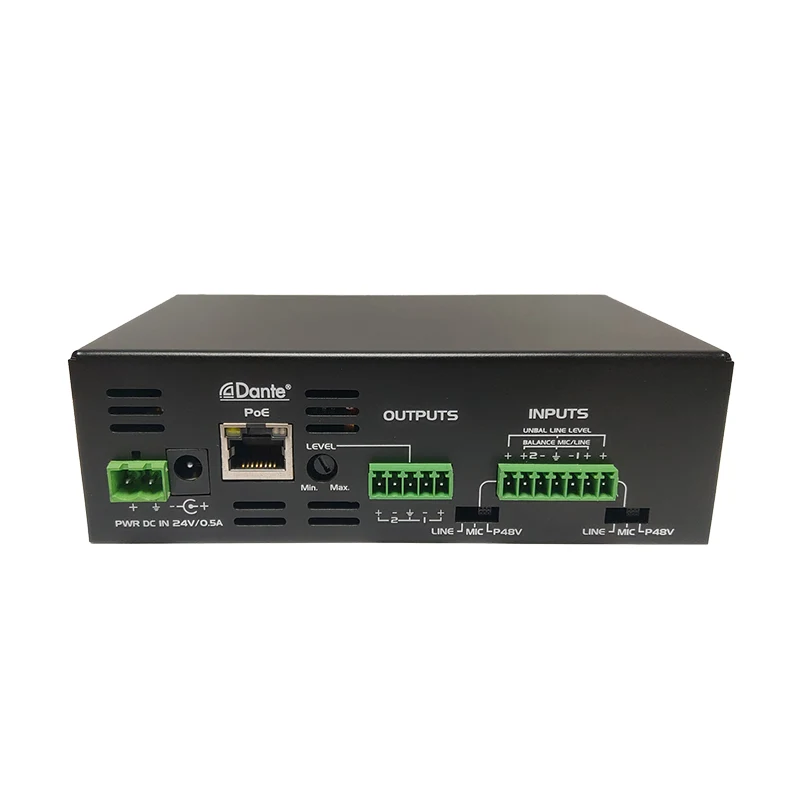

1. Lijnvolume: versterkingsregeling voor uitgangsniveau.
2. Euro Terminal Input: ontvang het audiosignaal naar Dante Network.
3. RJ-45-poort: CAT5-kabel gebruiken om verbinding te maken met Dante Network.
Opmerking: de Ethernet -schakelaar moet POE -voeding hebben.
4. SYNC LED: Geeft de status van Dante Network aan.

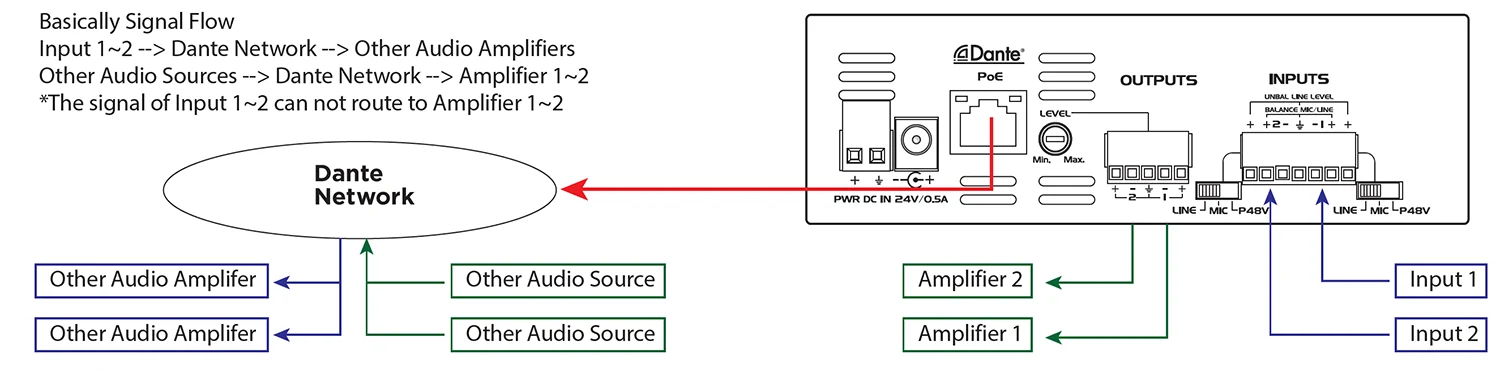

De 2CH DANTE -interface 2 microfoon/lijningangen x 2 -uitgangen kunnen gebruiken in het bedrijfs -AV -conferentiesysteem.
Voordelen: het kan naadloze integratie met bestaande Dante AV-netwerken en elimineert analoge bekabeling voor langeafstandsignaalruns.
