De DWP22X is een krachtige Dante-interfacepaneel dat naadloos twee Dante-kanalen converteert naar analoge audio-uitgangen en twee analoge audio-ingangen naar het Dante-netwerk. Het DWP22X-UA-model is ontworpen voor dubbelzegendozen in Amerikaanse stijl, terwijl de DWP22X-EU is afgestemd op Europese montagebakken.
Om in te stellen, verbindt u de RJ45-poort eenvoudig met een Ethernet-schakelaar met behulp van een CAT5-kabel en gebruikt u vervolgens Dante-controller om signalen met lage latentie naar en naar andere apparaten op hetzelfde Dante-netwerk te routeren. Dit zorgt voor efficiënte en betrouwbare audioverdracht via uw netwerk.
• Biedt Dante -interface voor twee ingangen / uitgangen
• Twee standaard XLR -microfoon of lijnaudiokanalen converteren naar Dante Network
• MIC/LINE Selecteerbaar op elke invoer
• Verstelbare MIC/LINE -versterking van -20 dB tot +20dB voor elk ingangskanaal
• Schakelbaar 48V Phantom -vermogen op elke ingang voor condensormicrofoon
• Elk audio -ingangssignaal/clip -LED op het voorpaneel
• Twee XLR gebalanceerd audio -uitgangslijnniveau van Dante Network
• Twee uitvoerkanalen op het achterpaneel (overeenkomend met twee XLR -uitgangen)
• Hoge resolutie 24 -bit converteert analoog naar digitaal en digitaal naar analoog
• LED's geven de status aan voor stroom- en netwerksynchronisatie op het voorpaneel
• Aangedreven door externe 24VDC -voeding of Poe
• Normaal werking met POE Schakel de netwerkschakelaar in
|
Dante netwerk tot lijn /microfoonuitgangen |
|
|
Uitgangen |
XLRX2, 5P afneembaar terminalblok |
|
Outputniveau |
-10 DBU nominaal (lijn) -10 DBU nominaal (MIC) |
|
Outputniveau |
+10 DBU maximum |
|
Uitgangspanning |
+20dbu (@ 0db uitvoerstoename) |
|
Uitgangsimpedantie |
150Ω gebalanceerd; 75Ω onevenwichtig |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Lawaai |
<-75 dB |
|
CMRR |
> 65 dB (50 Hz tot 120 Hz) |
|
MIC/LINE -ingangen naar Dante Network |
|
|
MIC -ingangen |
|
|
Invoer |
XLR X 2 |
|
Verdienen |
Condensatormicrofoon: 40 dB |
|
Dynamische microfoon: |
60 dB |
|
Invoerniveau voor +4 DBU |
-36 DBU (condensor) -56 DBU (dynamisch) -36 DBU (maximaal) |
|
Invoerimpedantie |
40e |
|
Phantom Power |
48 V |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Noise below +4 dBu: |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz tot 120 Hz) |
|
Overspraak |
<85 dB (20 Hz tot 20 kHz |
|
Lijningangen |
|
|
Invoer |
XLR X 2 |
|
Invoerniveau voor +4 DBU |
+4 DBU (gebalanceerd); -10 DBV (onevenwichtig) |
|
Invoerimpedantie |
> 40Ω |
|
Frequentierespons |
20 Hz tot 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruis onder +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz tot 120 Hz) |
|
Overspraak |
<75 dB (1 kHz, elke lijn naar elk micanaalkanaal), <70 dB (20 Hz tot 20 kHz) |
|
Dante kanaal |
|
|
Zenders/ontvangers |
2/2 |
|
Transmissiepercentage |
100 Mbps |
|
Oplossing |
16/24/32 bit |
|
Bemonsteringssnelheid |
44.1 kHz, 48 kHz. |
|
Dante interface |
RJ45 Jack |
|
Stroomverbindingen |
2 -pin Euro -terminal, Power Jack |
|
Machtsvereisten |
24 VDC @ 180 Ma plus verbonden Phantom -ladingen, of Poe |
|
Afmetingen |
116 mm (W) × 114,5 mm (H) × 53,1 mm (D) - DWP22X -US |
|
|
87 mm (W) × 87,5 mm (H) × 53,1 mm (D) - DWP22X -EU |
|
Gewicht: 0,29 kg-DWP22X-US |
0,29 kg-DWP22X-US 0,28 kg-DWP22X-EU |

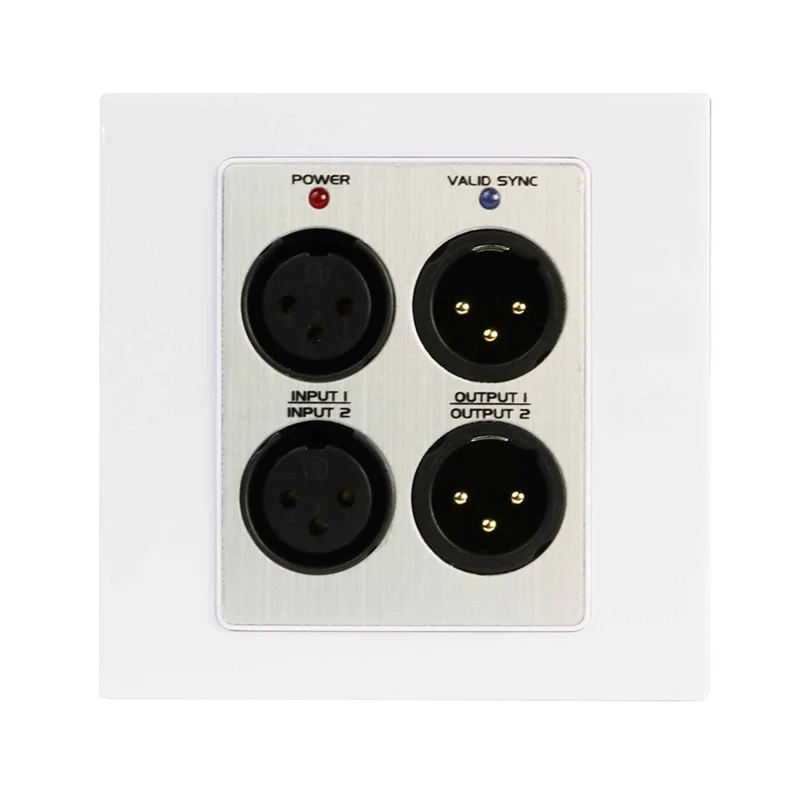

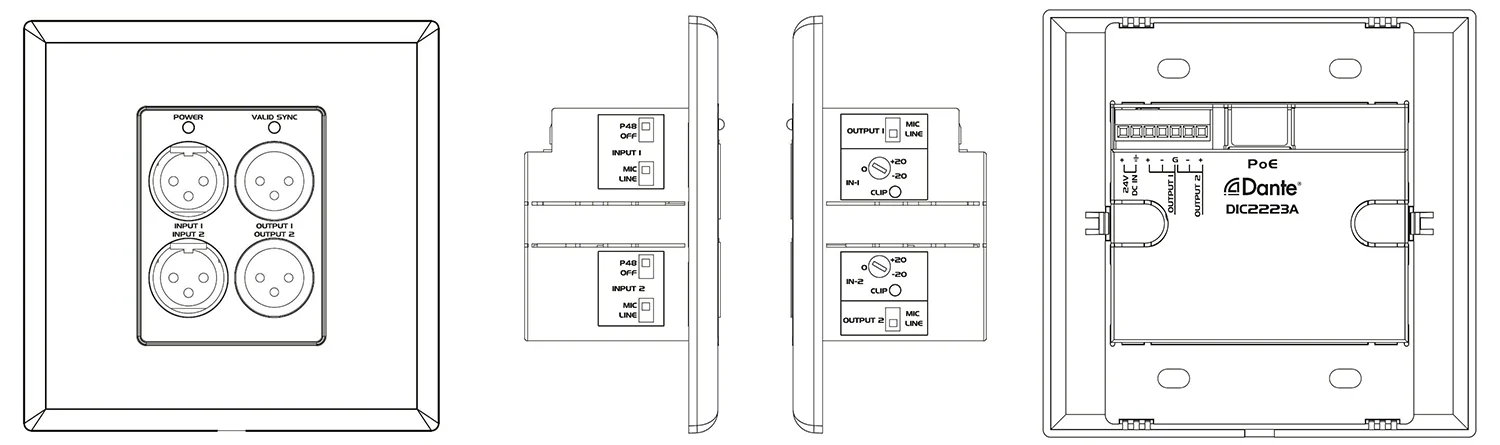

1. Twee XLR -ingangen, accepteer MIC- of lijnaudiosignaal.
2. Twee XLR -uitgangen, selecteerbaar voor MIC- of lijnaudiosignaal.
3. Power LED -indicator.
4. SYNC LED geeft de status van Dante Network aan.
5. Invoerselector
Lijn: accepteert een evenwichtige of onevenwichtige lijnbron.
MIC: accepteert het signaal van dynamische of condensormicrofoon.
48V: biedt 48V Phantom -vermogen bij het aansluiten van een OnDerser -microfoon.
6. Uitgangskeuzevoordeel: t De uitgangen tot lijn of microfoon met verschillende versterkingsbereik.
7. Invoerversterkingsregels: Pas het versterkniveau van het ingangssignaal aan op ACH Input Channel aan.
8. Signaalclip LED op elk ingangskanaal

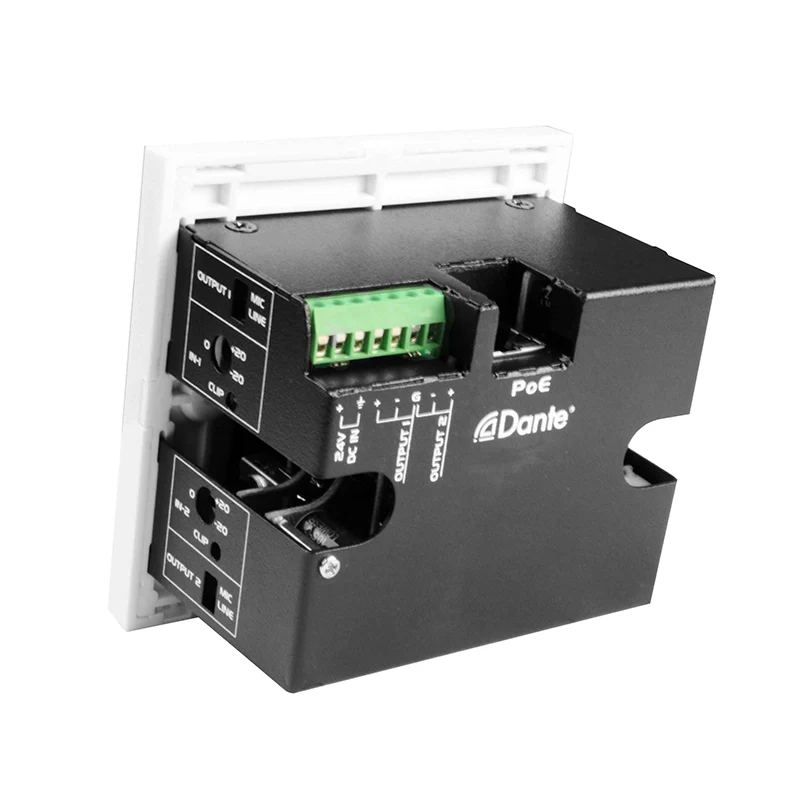

9. Euro -terminale uitgangen:
Converteert twee Dante -kanalen naar analoge lijnuitgangen. Deze twee uitgangen zijn parallel aan de uitgangen n voorpaneel.
10.RJ45 -poort: CAT5 gebruiken om verbinding te maken met Dante Network.
OPMERKING: Bij gebruik van POE -netwerkschakelaar kan DWP22X worden aangedreven en worden bewerkt van POE.
11. Vermogen: Sluit DC 24V aan op 2P -terminalblok of DC -ingangsaansluiting. OPMERKING: Als DC 24V en POE beide aanwezig zijn voor DWP22X, werkt de eenheid vanuit DC 24V. En wanneer DC 24V verwijderd is, wordt de stroom automatisch overschakeld naar POE Power.
Het 2CH DANTE-interface 2 microfoon/lijningangen x 2 uitgangen Interfacepaneel is perfect voor professionele audiotoepassingen, zoals vergaderzalen, live sound-setups, uitzendstudio's en geïnstalleerde AV-systemen, waar betrouwbare Dante-naar-analoog en analoog-naar-dante conversie vereist is in een compacte, rekvrije vormfactor. Het op de muur gemonteerde ontwerp zorgt voor schone en efficiënte integratie in verschillende omgevingen met behoud van hoogwaardige audioprestaties.
