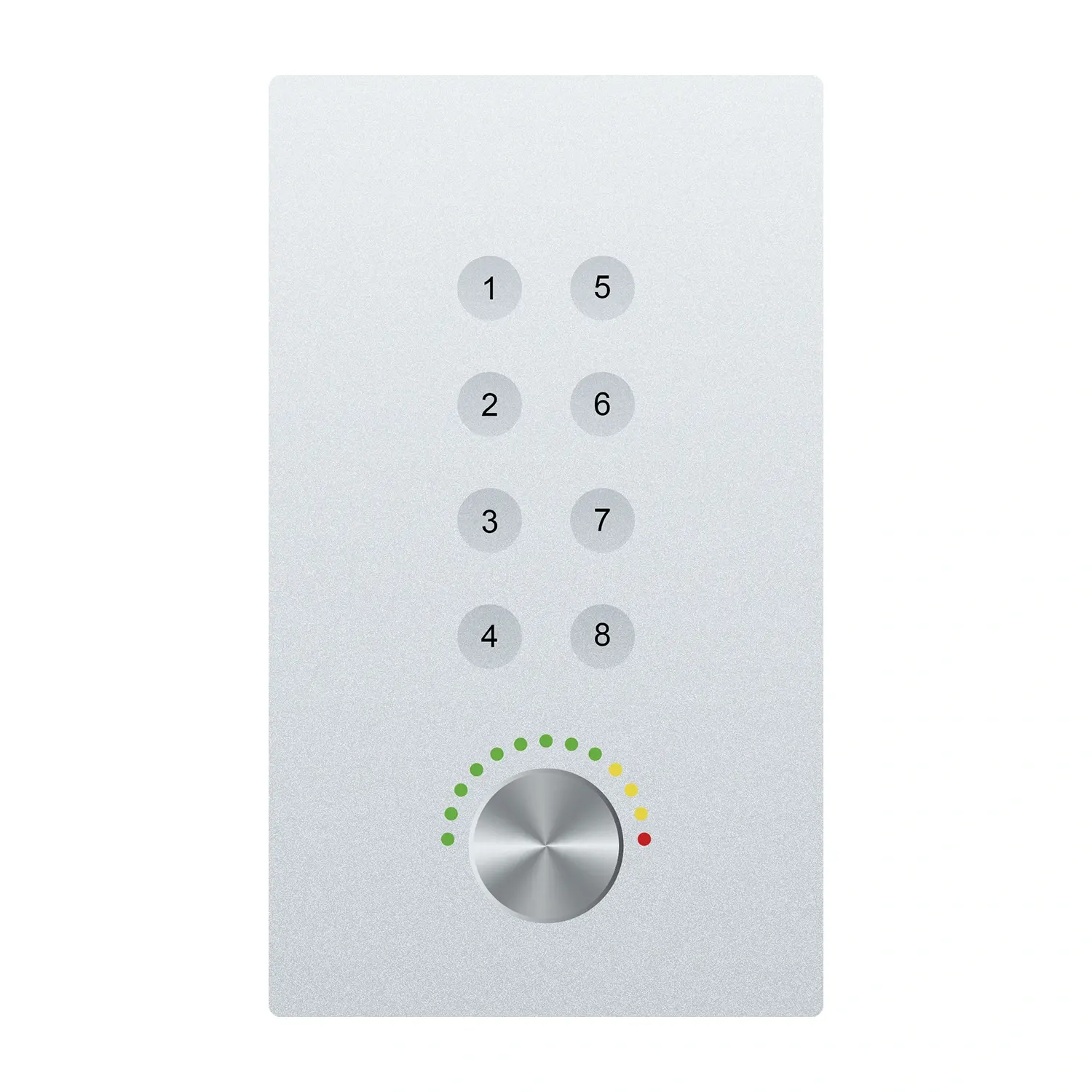

NCP-01 DSP-bedieningspaneel is het bedieningspaneel voor MU DSP.

Het aantal sleutels is niet minder dan 8, niet minder dan één knop;

Functieondersteuning door de gebruiker gedefinieerd;

Adopteer UDP -communicatieprotocol;

POE -voeding;

Compatibel met Mu DSP en hetzelfde merk.

DSP -configuratiescherm Parameters:

DSP -bedieningspaneel

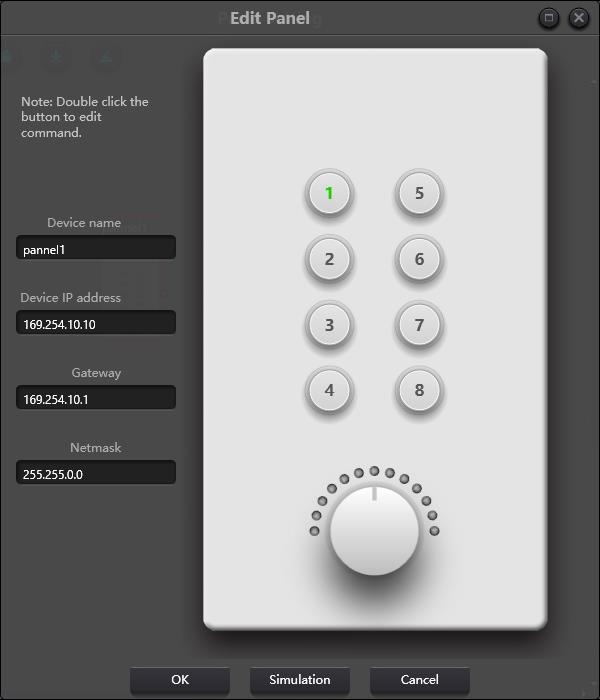

Er zijn 8 toetsen en één knop op het sleutelpaneel. De knop wordt gebruikt om winsten aan te passen en 8 sleutels kunnen worden gebruikt om verschillende functies te realiseren door middel van programmeren. Er zijn vier soorten belangrijke functies, waaronder volume -aanpassing, stomme, vooraf ingestelde en opdracht. Sleep een item in het functiegebied naar de benoemde sleutel om de programmering van de sleutel te voltooien.

Evenzo kunnen gebruikers na het voltooien van alle programmering de emulatieknop gebruiken om te controleren of de configuratie correct is.

Instructies voor paneelbedrijfsindicatoren

1. De sleutelindicator blijft ingeschakeld, wat aangeeft dat de sleutel is geconfigureerd met de dempingsfunctie.

2. De sleutelindicator blijft knipperen, die aangeven dat de sleutel is geconfigureerd met de versterkingsfunctie. De geconfigureerde knop gebruikt ook en past de versterking van het kanaal aan. 13 indicatoren rond de knop duiden op winst.  Ze zijn aan of uit met winstgrootte. Alle 13 indicatoren UIT duiden op winst van -72dB, terwijl alle aan de winst van 12dB aangeeft.

3. Er gebeurt een plotselinge flits bij het drukken op de sleutelindicator geeft aan dat de toets is geconfigureerd met de vooraf ingestelde of opdrachtfunctie.

Opdrachtfunctie: de opdrachtgegevens komen van de opdracht Central Control. Raadpleeg sectie 5.
