8-kanaals digitale signaalprocessor

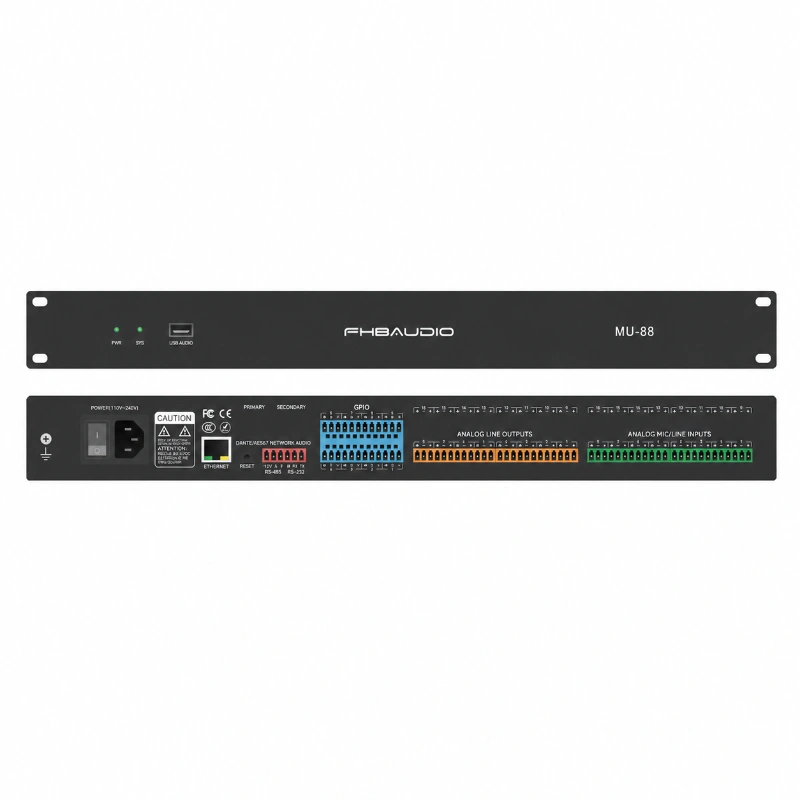

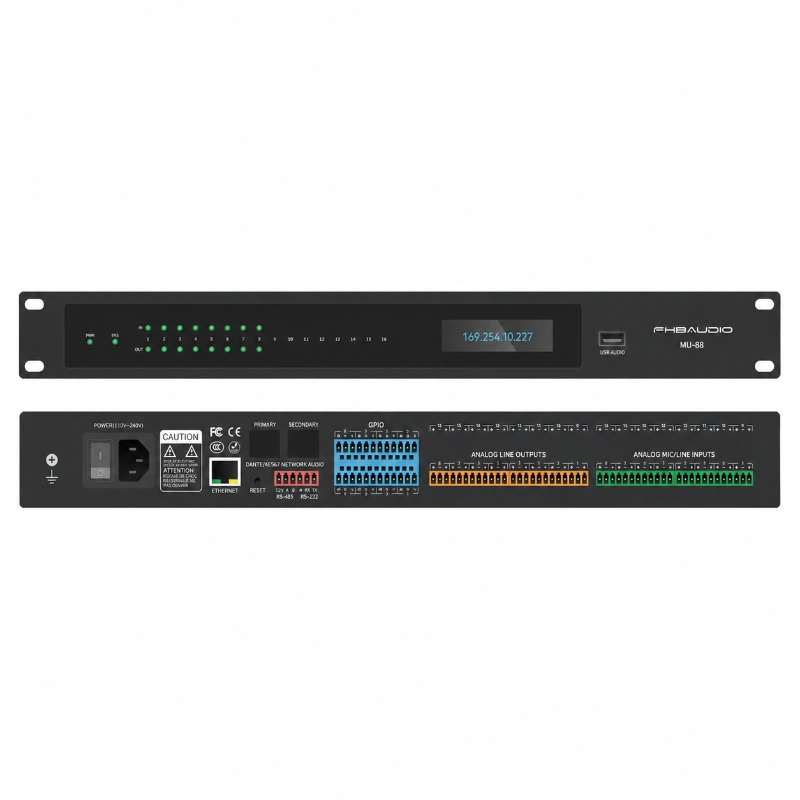

De MU88 8-kanaals digitale signaalprocessor is een professionele digitale signaalprocessor die is gebouwd voor commerciële audiosystemen die nauwkeurige mix-, echo- en feedbackcontrole en netwerkgebaseerd audiobeheer in één rackspace-eenheid vereisen. Aangedreven door een ADI SHARC 21489 DSP-engine, verwerkt hij 8 analoge ingangen en 8 analoge uitgangen met akoestische echo-onderdrukking van het bustype, feedbackonderdrukking van onafhankelijke kanalen en automatisch mixen met winstdeling. Een ingebouwde USB-geluidskaart maakt directe verbinding met een pc mogelijk voor het afspelen en opnemen van muziek en platforms voor zachte conferenties zoals Zoom en Tencent Meeting. De MU88 is ontworpen voor integrators en AV-consultants en vereenvoudigt het systeemontwerp in vergaderruimtes, klaslokalen en multifunctionele locaties door echo-onderdrukking, mixen en audiorouting te consolideren in één centraal bestuurbare processor, waardoor de rackruimte en installatietijd worden verminderd en de dagelijkse betrouwbaarheid voor eindgebruikers wordt verbeterd.

De MU88 behoort tot de Dante-ready digitale signaalprocessorserie van FHB Audio, gepositioneerd voor integrators die betrouwbare audioverwerking nodig hebben met netwerkgebaseerde controle en monitoring. In de kern draait het apparaat op een ADI SHARC 21489-processor die werkt op 450 MHz SIMD met een verwerkingscapaciteit van 400 MIPS / 1,6 GFLOPS, waardoor het de ruimte heeft om meerdere DSP-functies tegelijkertijd uit te voeren zonder extra latentie - de systeemvertraging wordt beperkt tot 3 ms.

Werkingsprincipe:Analoge audio komt binnen via 8 gebalanceerde ingangskanalen, wordt geconverteerd en verwerkt via de meng-, filter- en dynamiekfasen van de DSP-engine en vervolgens doorgestuurd naar 8 gebalanceerde analoge uitgangen. Bustype AEC (512 ms staarttijd, 60 dB/s convergentie, 60 dB annuleringsdiepte) verwijdert echo uit conferentiesignalen, terwijl onafhankelijke kanaal-AFC notch-gebaseerde feedbackonderdrukking toepast met maximaal 10 dB extra versterking vóór feedback. ANS-ruisonderdrukking, een Ducker en ANC-ruisversterkingscompensatie ruimen het signaalpad verder op, en AMC-versterkingsautomixing met een poortmixer zorgt ervoor dat kamers met meerdere microfoons automatisch in balans blijven.

Kernwaarde:De 8-kanaals digitale signaalprocessor reduceert het audiorek van een kamer tot één enkele processor in plaats van een stapel afzonderlijke mixers, echo-onderdrukkers en feedbackonderdrukkers, waardoor zowel de installatiekosten als het onderhoud op de lange termijn worden verlaagd. Dankzij de centrale besturingsondersteuning (RS232, RS485, UDP) en 8-weg GPIO kunnen integrators de MU88 koppelen aan besturingssystemen van derden voor het met één druk op de knop opstarten en afsluiten van ruimtes.

Systeemvoordeel:Met een Windows PC-besturingsapplicatie kunnen technici meerdere scènes bewerken en opslaan (vergadermodus, presentatiemodus of gebeurtenismodus) en is voorzien van een schermvergrendelingsfunctie om onbedoelde wijzigingen aan een live systeem te voorkomen. Er kunnen maximaal 30 apparaten worden beheerd vanuit één enkele interface, en de MU88 ondersteunt maximaal 8 apparaten die tegelijkertijd online werken, waardoor hij geschikt is voor zowel installaties in één kamer als grotere implementaties in meerdere kamers die vanaf één dashboard worden beheerd.

Applicatie positionering:de MU88 is het meest geschikt voor middelgrote vergaderruimtes, trainingsruimtes, klaslokalen en directiekamers die betrouwbare stemversterking, automatisch mixen en afstandsbediening nodig hebben zonder de complexiteit van een volledig op maat gemaakt DSP-programmeerproject.

Productparameters

Producteigenschappen

Hoogwaardige DSP-engine

Gebouwd op de ADI SHARC 21489 @ 450 MHz SIMD-processor met 400 MIPS / 1,6 GFLOPS verwerkingscapaciteit, voert de MU88 mixen, filteren en dynamische verwerking parallel uit, terwijl de systeemvertraging onder de 3 ms blijft, zodat live conferenties en spraakversterking responsief blijven.

Ingebouwde USB-geluidskaart voor zachte conferenties

Een geïntegreerde één-in/één-uit USB-geluidskaart kan rechtstreeks op een laptop of pc worden aangesloten en ondersteunt het afspelen, opnemen en zachte videoconferentieplatforms zoals Zoom, Tencent Meeting en DingTalk zonder extra audio-interfacehardware.

Bustype akoestische echo-onderdrukking (AEC)

Bustype AEC met een staarttijd van 512 ms, een convergentiesnelheid van 60 dB/s en een annuleringsamplitude van 60 dB verwijdert echo over alle actieve kanalen, waardoor deelnemers op afstand helder blijven tijdens hybride vergaderingen en videogesprekken.

Onafhankelijke kanaalfeedbackonderdrukking (AFC)

Per kanaal gebruikt AFC een notch-filteralgoritme om feedback op elke microfoon afzonderlijk te onderdrukken, wat tot 10 dB bruikbare versterking vóór feedback oplevert in open ruimtes met meerdere livemicrofoons.

Ruisonderdrukking en versterkingscompensatie

ANS-onderdrukking van omgevingsgeluid verbetert de signaal-ruisverhouding met maximaal 18 dB, terwijl de ingebouwde Ducker en ANC-ruisversterkingscompensator automatisch achtergrondgeluid en versterkingsverschuivingen beheren tijdens stille of luidruchtige perioden.

Automatisch gain-sharing mixen (AMC)

AMC-automixing met een poortmixer balanceert meerdere open microfoons automatisch, waardoor de noodzaak voor handmatig gain-rijden tijdens vergaderingen met meerdere actieve luidsprekers wordt verminderd.

Flexibele centrale besturing

RS232-, RS485- en UDP-besturingsmodi, samen met 8-weg GPIO, maken integratie mogelijk met besturingssystemen van derden voor voeding met één druk op de knop, signaalschakeling en omgevingsbediening in een kamer of faciliteit.

Op scène gebaseerde Windows-besturingssoftware

Met een speciale Windows-client kunnen technici de processor monitoren, scènes zoals de vergadermodus of gebeurtenismodus bewerken en oproepen, en het scherm vergrendelen om onbedoelde wijzigingen te voorkomen - met maximaal 30 apparaten die vanuit één enkele interface kunnen worden beheerd.

Toepassingen

Zakelijke conferentiezalen

Zorg voor duidelijke spraakversterking, automatisch mixen en echovrije hybride vergaderingen voor directiekamers en middelgrote conferentieruimtes.

Trainingsruimtes en klaslokalen

Ondersteun lezingen en trainingsomgevingen met meerdere microfoons met automatisch delen van de versterking en onderdrukking van feedback voor consistente stemhelderheid.

Multifunctionele zalen

Behandel het schakelen tussen presentatie-, discussie- en gebeurtenisaudioscènes via oproepbare, vooraf geconfigureerde verwerkingsprofielen.

Gedistribueerde/multiroomfaciliteiten

Beheer tot 8 online apparaten en tot 30 eenheden vanuit één besturingsinterface, waardoor het toezicht op processors in meerdere kamers wordt vereenvoudigd.
