64Kanaal Dante DSP

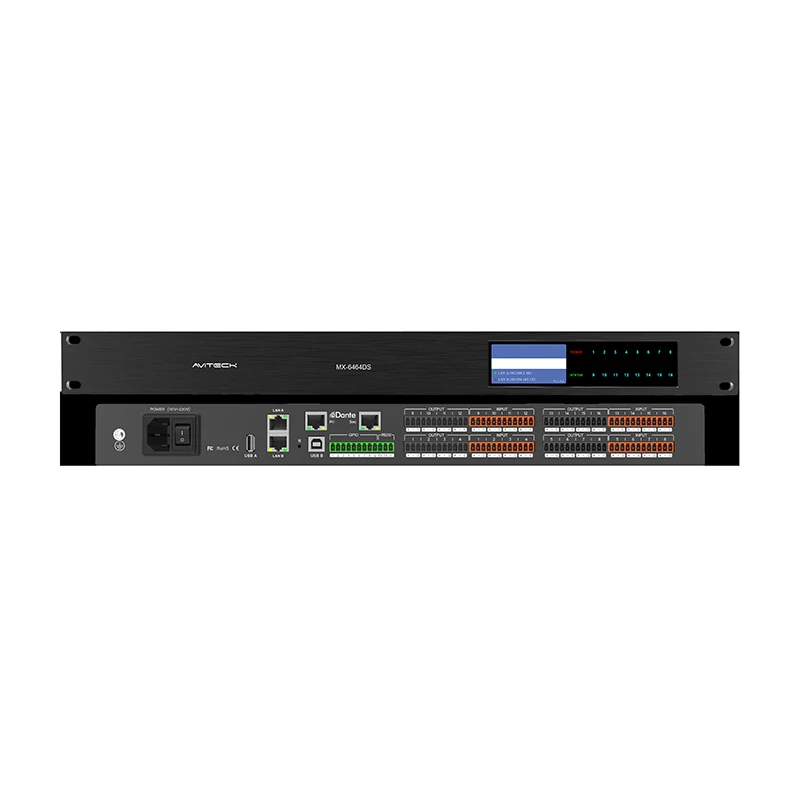

De 64-kanaals Dante DSP digitale audioprocessor is een vrij te ontwerpen audioverwerkings- en besturingssysteemproduct. Het voorpaneel wordt geleverd met een high-definition kleurenscherm, dat de huidige werkstatus van het apparaat kan weergeven. Het maakt gebruik van geavanceerde DSP-verwerkingstechnologie. Het systeem biedt een verscheidenheid aan audioverwerkingsmodules waaruit u kunt kiezen. De open softwarearchitectuur kan verschillende praktische problemen in het toepassingsscenario oplossen. . 128 netwerkaudiokanalen, die hoge bandbreedte, lage latentie, hoge compatibiliteit en goedkope oplossingen bieden voor netwerkaudiotransmissie.

64Channel Dante DSP-productspecificatie

64Channel Dante DSP-product Hoofdkenmerk

1. Kernhardwarecomponenten

Krachtige DSP-processor: maakt gebruik van de hoogwaardige DSP Sharc21569 van Analog Devices, een krachtige digitale signaalverwerkingschip (DSP) van Analog Devices (ADI), bekend om zijn hoge precisie, laag stroomverbruik en uitstekende betrouwbaarheid. De DSP-chips uit de Sharc-serie worden vaak gebruikt in toepassingen die hoogwaardige audioverwerking vereisen.

NXP I.ML ARM-processor: Als een andere kernprocessor biedt de I.ML ARM-processor van NXP krachtige reken- en besturingsmogelijkheden, die helpen bij het realiseren van complexe audiosignaalverwerkings- en besturingsfuncties.

2. Netwerkaudiofunctie

Ondersteuning van 64*64 Dante-netwerkaudiokanalen: de hardware ondersteunt maximaal 64 ingangen en 64 uitgangen van Dante-netwerkaudiokanalen, waardoor een transmissie met lage latentie van meerkanaalsaudio wordt bereikt. Tegelijkertijd is het ook compatibel met de AES67-standaard, wat betekent dat het kan samenwerken met andere AoIP-apparaten (Audio over IP) die de AES67-standaard volgen.

Twee Gigabit Ethernet-poorten: voor Dante-audioverbinding of netwerkback-up, waardoor de stabiliteit en betrouwbaarheid van de audiotransmissie wordt gegarandeerd.

3. Analoge audio-interface

Tot 32 analoge audio I/O-kanalen: Biedt een rijke set analoge audio-invoer- en uitvoerinterfaces om aan verschillende audioverwerkingsbehoeften te voldoen.

16 analoge audio-ingangskanalen op microfoon-/lijnniveau: ondersteunt microfoon- en lijnniveau-ingang, geschikt voor verschillende audiobronnen.

16 analoge audio-uitgangskanalen op lijnniveau: Biedt uitvoer op lijnniveau voor het aansturen van verschillende audioapparaten.

4. Andere interfaces en functies

USB A- en USB B-interfaces: Biedt flexibele USB-aansluitmogelijkheden voor gegevensoverdracht en apparaatbediening.

RS232-interface: ondersteunt seriële communicatie, handig voor aansluiting en bediening met andere apparaten.

GPIO-interface: Acht GPIO-interfaces kunnen worden gebruikt voor vrije invoer- en uitvoerconfiguratie, waardoor de flexibiliteit en schaalbaarheid van de hardware wordt vergroot.

Twee onafhankelijke 100 Gigabit Ethernet-poorten: gebruikt voor besturingsverbinding of netwerkback-up, waardoor extra netwerkredundantie en beveiliging wordt geboden.

Tot 8*8 USB digitale audio-opname- en uitzendkanalen: Ondersteunt de opname en uitzending van meerkanaals digitale audio, geschikt voor verschillende audiotoepassingsscenario's.

5. Voeding en architectuurontwerp

Ingebouwde speciale voedingsmodule: zorgt voor een stabiele stroomvoorziening en verbetert de betrouwbaarheid en stabiliteit van de apparatuur.

12V (500mA) DC externe voeding: biedt een gemakkelijke manier om toegang te krijgen tot de voeding.

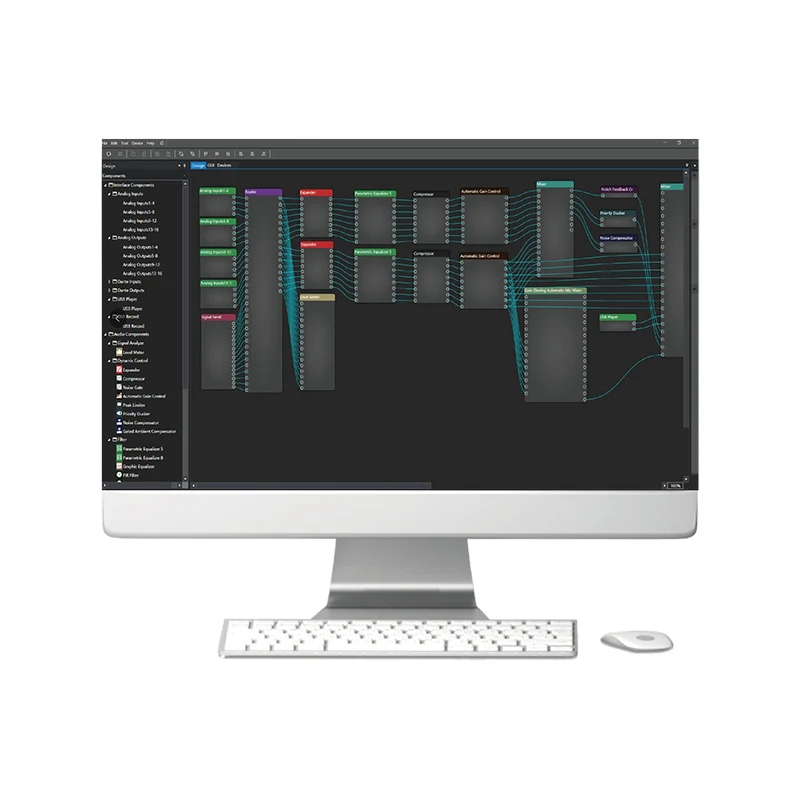

Open architectuur: stelt gebruikers in staat signaalverwerking en -processen willekeurig in te stellen, en gebruikerscontrole-interfaces te ontwerpen, wat een grote flexibiliteit en aanpasbaarheid biedt.

6. Extra functies

Ondersteuning USB-geluidskaart: breidt de mogelijkheden van audioverwerking uit.

Ingebouwde AEC, ANC, AFS: AEC (echo-onderdrukking), ANC (actieve ruiscontrole) en AFS (automatische feedbackonderdrukking) en andere functies verbeteren de kwaliteit en het effect van de audioverwerking.

Ondersteuning van WIFI-verbinding: biedt draadloze verbindingsopties om de communicatie en gegevensoverdracht met andere apparaten in het draadloze netwerk te vergemakkelijken.

64Channel Dante DSP-producttoepassing

Het 64-kanaals Dante DSP-product vertegenwoordigt een aanzienlijke vooruitgang in audioverwerkingstechnologie en biedt een breed scala aan toepassingen dankzij de hoge prestaties en flexibiliteit. Hier is een gedetailleerd overzicht van de mogelijke toepassingen:

1. Locaties voor live geluid en optredens

Audiomixen en routeren: Het vermogen van de DSP om 64 kanalen Dante-netwerkaudio te verwerken, maakt hem ideaal voor live geluidsomgevingen, waardoor complex mixen en routeren van audiosignalen mogelijk is.

Echo- en ruisonderdrukking: Ingebouwde AEC- (Acoustic Echo Canceller) en ANC-modules (Active Noise Control) kunnen ongewenste echo en ruis aanzienlijk verminderen, waardoor de algehele geluidskwaliteit wordt verbeterd.

2. Opnamestudio's

Multitrack-opname: Met ondersteuning voor maximaal 64 audiokanalen is de DSP perfect voor multitrack-opnamesessies, waarbij elk detail van een optreden wordt vastgelegd.

Integratie van digitale audiowerkstations: De DSP kan naadloos worden geïntegreerd met populaire DAW's (Digital Audio Workstations), waardoor een naadloze workflow wordt geboden voor het opnemen, bewerken en mixen van audio.

3. Uitzenden en streamen

Audioverwerking voor livestreams: De krachtige verwerkingsmogelijkheden van de DSP kunnen worden gebruikt om de audiokwaliteit van livestreams te verbeteren, zodat kijkers een hifi-audio-ervaring krijgen.

Meerkanaals audio-uitzending: Met ondersteuning voor AES67-compatibiliteit kan de DSP worden gebruikt in uitzendomgevingen voor het verzenden en ontvangen van meerkanaals audiosignalen via IP-netwerken.

4. Conferentie- en vergaderruimtes

Audioconferenties: De DSP kan worden gebruikt om audioconferenties te vergemakkelijken, met ondersteuning voor functies zoals automatische versterkingsregeling (AGC) en ruisonderdrukking om duidelijke communicatie te garanderen.

Gecentraliseerde besturing: Met RS232-, RS485- en UDP-besturingsopties kan de DSP worden geïntegreerd in een gecentraliseerd besturingssysteem, waardoor eenvoudig beheer van audio-instellingen en apparatuur mogelijk is.

5. Installaties en geluidssystemen

Audiodistributie: In grote installaties kan de DSP worden gebruikt om audiosignalen naar meerdere zones of kamers te distribueren, met ondersteuning voor nauwkeurige routering en controle.

Optimalisatie van het geluidssysteem: De krachtige verwerkingsmogelijkheden van de DSP kunnen worden gebruikt om het geluidssysteem voor verschillende omgevingen te optimaliseren, zodat audio helder en nauwkeurig wordt weergegeven.

6. Onderwijs en opleiding

Audioversterking voor klaslokalen: De DSP kan worden gebruikt om de audioversterking in klaslokalen te verbeteren, zodat studenten lezingen en presentaties duidelijk kunnen horen.

Afstandsonderwijs en webinars: Met ondersteuning voor meerkanaals audio-opname en streaming kan de DSP worden gebruikt om afstandsonderwijs en webinars mogelijk te maken, waardoor deelnemers een hoogwaardige audio-ervaring worden geboden.

7. Centra en theaters voor uitvoerende kunsten

Audiomixen voor liveoptredens: De DSP kan worden gebruikt om audiosignalen te mixen voor liveoptredens in theaters en centra voor podiumkunsten, zodat het publiek een heldere en meeslepende audio-ervaring krijgt.

Geluidsontwerp en effecten: Met zijn krachtige verwerkingsmogelijkheden kan de DSP worden gebruikt om ingewikkelde geluidsontwerpen en effecten voor theaterproducties te creëren.
